Vòng bi (bạc đạn) là gì? Phân loại, cấu tạo và cách chọn vòng bi phù hợp

Đăng vào bởi The Anh Do
06
Oct

Vòng bi – miền Nam thường gọi là bạc đạn – là chi tiết đỡ trục quay, giúp giảm ma sát và truyền tải trọng giữa trục và thân máy. Từ động cơ điện, quạt, bơm đến hộp số và máy công cụ, gần như máy nào cũng có vòng bi. Chọn đúng vòng bi quyết định độ êm, độ chính xác và tuổi thọ của máy.

Vòng bi (bạc đạn) là gì? Phân loại, cấu tạo và cách chọn vòng bi phù hợp
Vòng bi (bạc đạn) là gì? Phân loại, cấu tạo và cách chọn vòng bi phù hợp

Cấu tạo vòng bi

  • Vòng trong lắp trên trục và vòng ngoài lắp trong gối đỡ/thân máy.
  • Con lăn: bi cầu, đũa trụ, đũa côn, đũa tang trống hoặc kim.
  • Vòng cách: giữ khoảng cách đều giữa các con lăn.
  • Nắp chắn/phớt (nếu có): giữ mỡ và ngăn bụi, nước.

Các loại vòng bi phổ biến

Loại vòng biĐặc điểmỨng dụng
Vòng bi rãnh sâuThông dụng nhất, chịu tải hướng kính và một phần tải dọc trục, chạy tốc độ caoĐộng cơ điện, quạt, bơm
Vòng bi tiếp xúc gócChịu tải kết hợp hướng kính và dọc trụcTrục chính máy công cụ, bơm
Vòng bi tự lựaBù được sai lệch đồng tâm của trụcTrục dài, băng tải, máy nông nghiệp
Vòng bi đũa trụChịu tải hướng kính lớnHộp số, động cơ lớn, máy cán
Vòng bi tang trốngChịu tải rất lớn, tự lựaMáy nghiền, sàng rung, quạt công nghiệp lớn
Ổ bi chèn (Y-bearing)Lắp nhanh vào gối đỡBăng tải, quạt, máy nông nghiệp
Vòng bi xoayĐường kính lớn, thường có bánh răngCần trục, máy xúc, tuabin gió

Cách đọc ký hiệu vòng bi cơ bản

Ví dụ vòng bi 6205-2RS:

  • 6: vòng bi rãnh sâu một dãy.
  • 2: dãy kích thước (độ rộng, đường kính ngoài).
  • 05: mã lỗ; với mã từ 04 trở lên, đường kính lỗ = mã × 5 → 25 mm.
  • 2RS: hai phớt cao su che hai bên.

Các hãng có thể dùng hậu tố khác nhau (ví dụ 2RS1, 2RSH, 2Z, C3), vì vậy khi thay thế nên đối chiếu catalog của hãng.

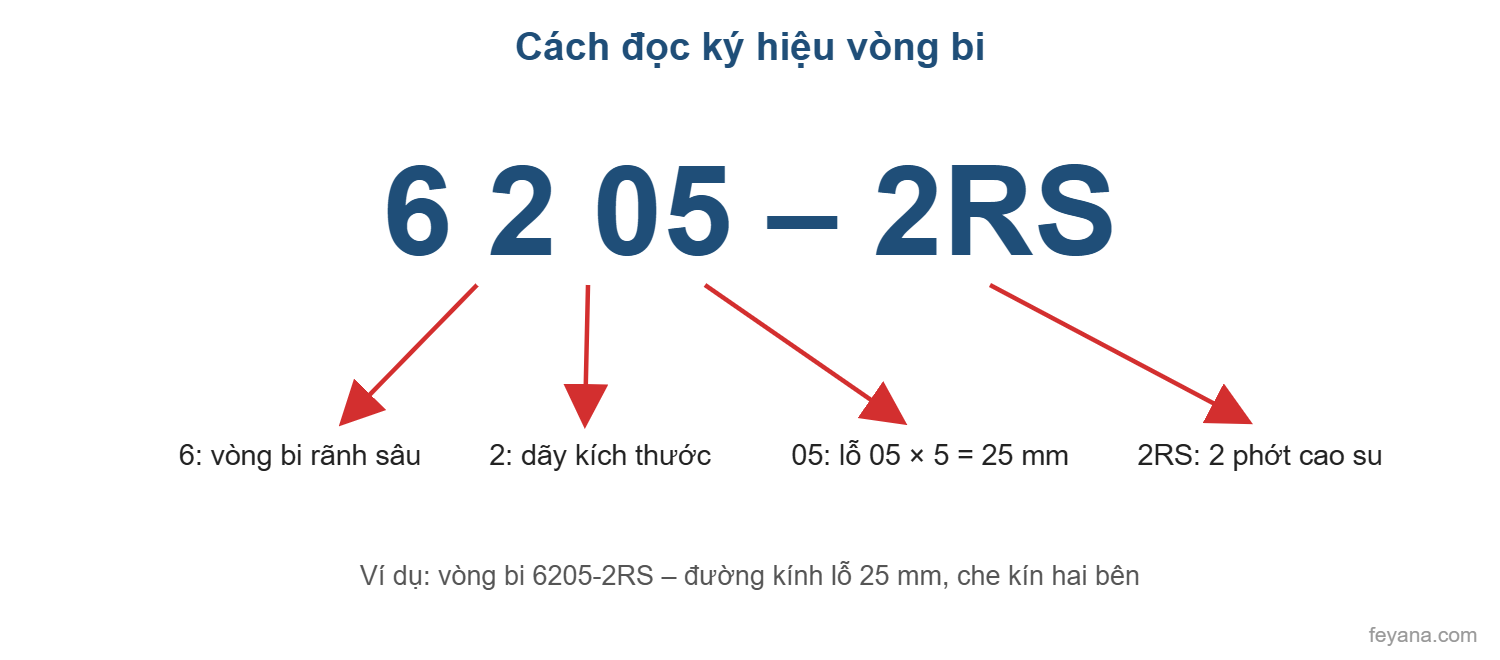

Cách đọc ký hiệu vòng bi 6205-2RS
Hình minh họa: Cách đọc ký hiệu vòng bi 6205-2RS

Cách chọn vòng bi phù hợp

  1. Kích thước lắp ghép: đường kính trục, đường kính lỗ thân máy, chiều rộng cho phép.
  2. Tải trọng: hướng kính, dọc trục hay kết hợp; có va đập hay không.
  3. Tốc độ quay: so với giới hạn tốc độ của vòng bi.
  4. Khe hở: C3 thường dùng cho động cơ điện và ứng dụng nóng.
  5. Bôi trơn và làm kín: chọn loại có phớt hay hở để tra mỡ; tham khảo bài cách chọn mỡ chịu nhiệt cho vòng bi.
  6. Thương hiệu và nguồn hàng: ưu tiên hàng chính hãng từ nhà cung cấp có chứng từ rõ ràng.

Vòng bi tại FEYANA

FEYANA cung cấp vòng bi, bạc đạn cho nhiều ngành công nghiệp, gồm các dòng SKF, mỡ bôi trơn vòng bi Schaeffler, vòng bi xoay cỡ lớn Liebherr và nhiều thương hiệu khác.

Vòng bi tiếp xúc góc một hàng- SKF
Vòng bi tiếp xúc góc một hàng- SKF
Vòng bi tự căn chỉnh - SKF
Vòng bi tự căn chỉnh – SKF
Ổ bi chèn (Y-bearings) - SKF
Ổ bi chèn (Y-bearings) – SKF

Đọc thêm: Vòng bi SKF: các dòng phổ biến và cách đọc mã · Mỡ bôi trơn vòng bi: cách chọn theo nhiệt độ, tốc độ, tải trọng

Câu hỏi thường gặp

Bạc đạn và vòng bi có khác nhau không?

Không. Đây là hai tên gọi theo vùng miền của cùng một chi tiết.

Khi nào cần thay vòng bi?

Khi có tiếng ồn bất thường, rung tăng, nhiệt độ ổ bi cao hoặc trục bị rơ. Nên đo rung, nhiệt định kỳ để thay trước khi hỏng gây hư trục.

Liên hệ FEYANA để được tư vấn vòng bi, bạc đạn

FEYANA hỗ trợ tư vấn kỹ thuật, chọn đúng mã sản phẩm và báo giá vòng bi, bạc đạn cho doanh nghiệp trên toàn quốc.
