Máy thổi khí ly tâm đa tầng: nguyên lý, ứng dụng và cách chọn (Continental Industrie)
Oct
Máy thổi khí ly tâm đa tầng là máy dùng nhiều tầng cánh ly tâm lắp nối tiếp trên cùng một trục để tăng dần áp suất, tạo dòng khí sạch, khô, không xung cho sục khí xử lý nước thải, tuyển nổi khoáng sản, biogas, gió đốt và vận chuyển khí. Với dòng của Continental Industrie, tài liệu hãng nêu dải lưu lượng đến khoảng 45.000 Nm³/h, chênh áp đến khoảng 1,5–2 bar, chân không đến 6.700 mmH₂O và công suất lắp đặt đến 1.700 kW. Bài này giúp anh/chị hiểu nguyên lý, so sánh với máy thổi turbo một cấp và chuẩn bị đúng thông số khi cần chọn máy.

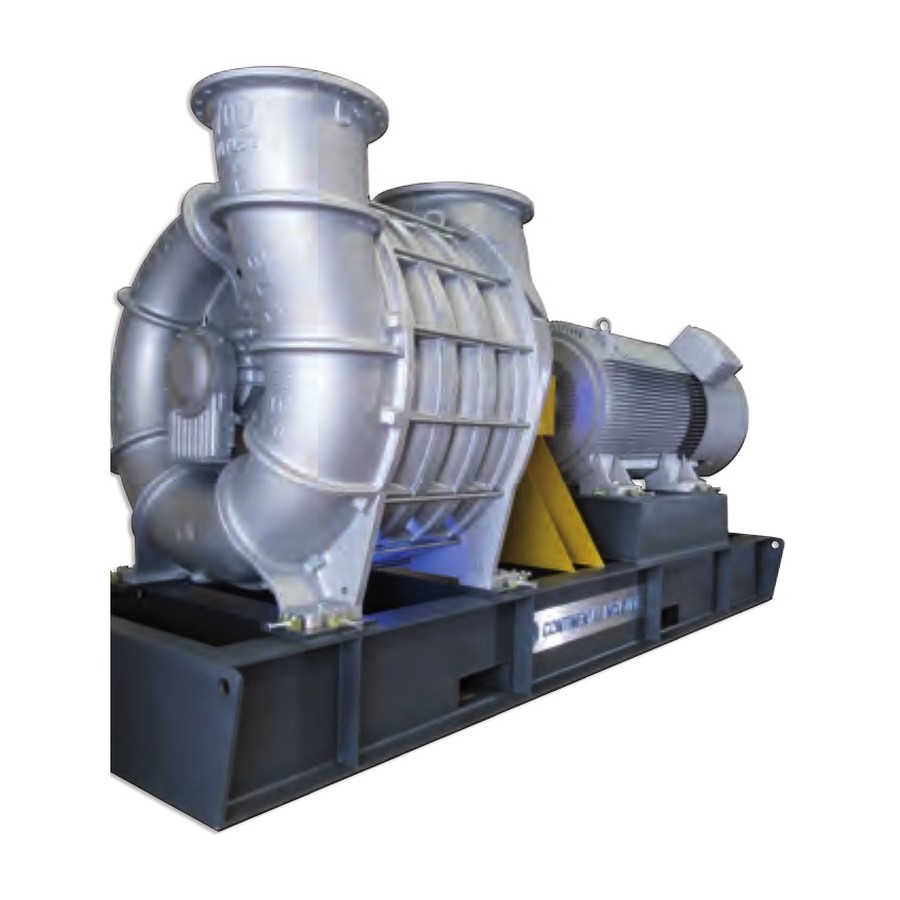

Nguyên lý hoạt động của máy thổi khí ly tâm đa tầng
Không khí hoặc khí công nghệ đi vào đầu hút, qua tầng cánh thứ nhất được tăng tốc rồi chuyển hóa động năng thành áp suất, sau đó tiếp tục qua các tầng cánh kế tiếp. Mỗi tầng cộng thêm một phần áp suất, nên số tầng quyết định áp suất đầu ra. Ở máy Continental Industrie, máy nhỏ có thể lắp đến 10 tầng, máy lớn đến 7 tầng.
Các bộ phận chính:
- Vỏ máy: đầu hút, đầu đẩy và các đoạn trung gian bằng gang hoặc nhôm đúc, ghép bằng thanh giằng thép; hướng cửa hút/đẩy có thể thay đổi theo yêu cầu
- Rotor: cánh nhôm đúc (hoặc tán đinh) cân bằng tĩnh, lắp trên trục thép carbon hoặc inox, cả cụm được cân bằng động
- Gối đỡ: thân ổ bằng gang lắp độc lập, ổ bi là điểm tiếp xúc duy nhất giữa rotor và vỏ
- Làm kín: vòng graphite/carbon có lò xo inox; với khí ăn mòn dùng phớt cơ khí kép
- Bôi trơn: mỡ với máy đến 5.000 m³/h; dầu với bình dầu mức cố định cho máy lớn
Video: cấu tạo máy thổi ly tâm đa tầng
Video mô phỏng lắp ráp khung đế, động cơ, trục và các tầng cánh, cụm gối đỡ, sau đó là một hệ thống hoàn chỉnh gồm lọc tiêu âm đầu hút, van an toàn, đồng hồ và tủ điều khiển.
Thông số tham khảo theo tài liệu hãng
| Lưu lượng | Khoảng 100 – 45.000 Nm³/h (catalogue máy thổi: 100 – 70.000 m³/h tùy dòng) |
|---|---|
| Áp suất | Chênh áp đến khoảng 1,5 bar; catalogue ghi đến 1,8–2 bar tùy dòng |
| Chân không (máy hút) | Đến 6.700 mmH₂O |
| Công suất lắp đặt | Đến 1.700 kW |
| Tiêu chuẩn | Rung ISO 10816-3; cân bằng ISO 1940/1 G2.5; ATEX Zone 1 & 2; chế tạo theo API 617; hiệu năng theo ASME PTC 10 |
| Thử nghiệm | Chạy thử cơ khí 8 giờ cho mỗi máy trước khi xuất xưởng |
So sánh máy thổi ly tâm đa tầng và máy thổi turbo một cấp
| Tiêu chí | Ly tâm đa tầng | Turbo một cấp (TCB/TCH) |
|---|---|---|
| Cấu tạo | Nhiều tầng cánh trên một trục, thường nối trực tiếp hoặc dây đai với động cơ | Một cánh tốc độ cao qua hộp số tăng tốc tích hợp |
| Dải làm việc | Từ ~100 Nm³/h; làm được cả máy hút chân không | TCB 1.500 – 15.000 m³/h (≤ 1 barg); TCH 4.000 – 60.000 m³/h (≤ 2,5 barg) |
| Điều chỉnh lưu lượng | Tiết lưu đầu hút hoặc biến tần | Cánh IGV + cánh khuếch tán VDV, 45–100% ở tốc độ không đổi |
| Ổ trục | Ổ bi bôi trơn mỡ hoặc dầu | TCB: ổ bi gốm; TCH: ổ trượt thủy động |
| Phù hợp | Biogas, tuyển nổi, gió đốt, hút chân không, khí độc/ăn mòn (có tùy chọn vật liệu, làm kín) | Trạm xử lý nước thải lớn, nhu cầu khí lớn cần tối ưu điện năng |
Xem chi tiết: máy thổi ly tâm đa tầng, TCB Turbo, TCH Turbo và máy tăng áp biogas GB100 VB ATEX.
Ứng dụng của máy thổi khí ly tâm
Sục khí xử lý nước thải
Máy thổi cấp khí qua đĩa phân phối ở đáy bể hiếu khí. Danh sách tham chiếu khu vực châu Á của hãng gồm nhiều trạm xử lý nước thải đô thị ở Trung Quốc, Đài Loan, Philippines và tại Việt Nam có Vina Kraft Paper (2015, model 077A1, 7 tầng, 110 kW).

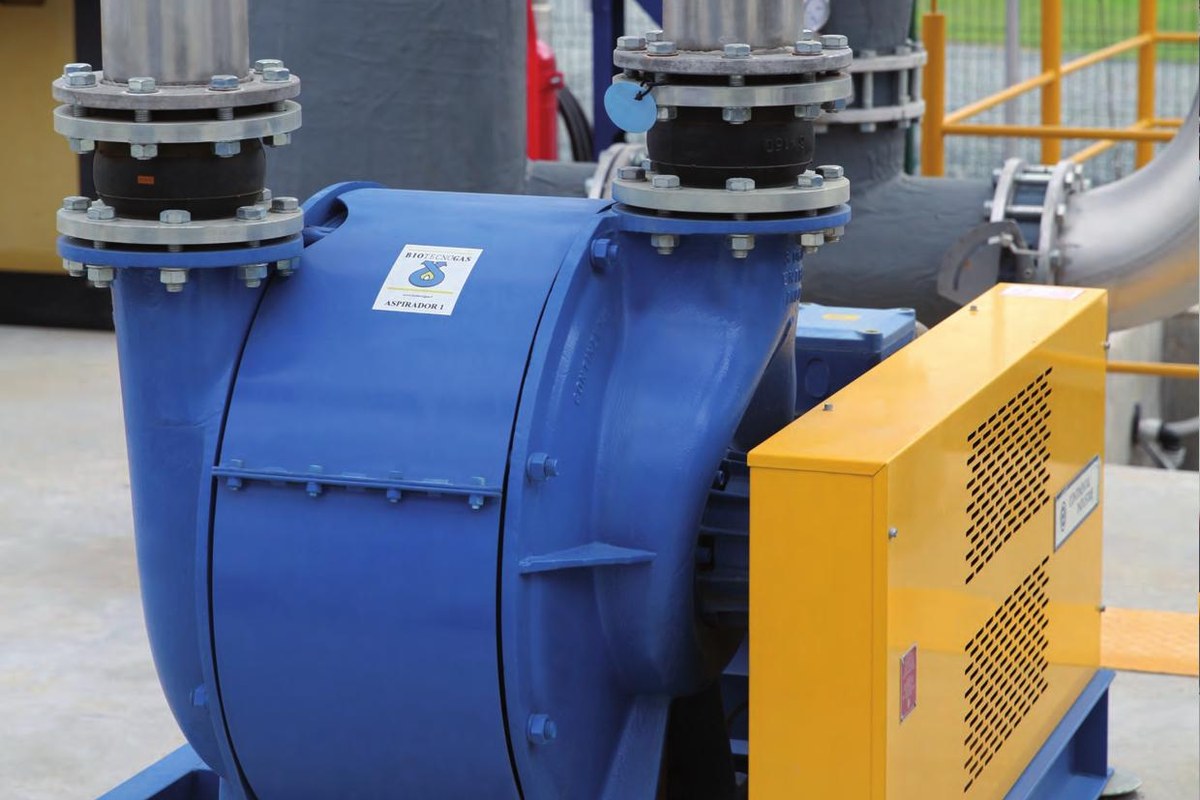

Biogas và khí bãi chôn lấp
Ở nhà máy biogas kỵ khí, máy thổi nhận khí từ bể phân hủy và đẩy đến đuốc đốt hoặc cụm làm sạch, khử lưu huỳnh, tách nước trước khi phát điện (CHP) hay nâng cấp khí. Ở bãi chôn lấp, máy tạo chân không tại giếng thu và áp dương để đưa khí đi xử lý. Khu vực này thường yêu cầu thiết bị ATEX: hãng có máy Category 2G (Zone 1 và 2) và 3G (Zone 2). Với lưu lượng nhỏ đến khoảng 3.200 Nm³/h có dòng GB100 VB Gas Booster.
Nhà máy dầu cọ
Phân hủy kỵ khí buồng quả rỗng, xơ ép và bã ly tâm tạo biogas; máy thổi đa tầng và máy tăng áp khí vận chuyển biogas đến đuốc hoặc máy phát để nhà máy tự cung cấp điện, nhiệt.
Tuyển nổi khoáng sản
Không khí thổi qua bùn quặng tạo bọt, hạt khoáng bám vào bọt nổi lên. Theo hãng, máy thổi Continental Industrie được dùng tại hơn 400 mỏ trên thế giới; ví dụ dự án Kevitsa (Phần Lan) dùng 3 máy 500.06 (14.000 Nm³/h, 450 mbar, 315 kW) và 3 máy 600.06 (17.500 Nm³/h, 780 mbar, 560 kW).
Lọc hóa dầu, thu hồi lưu huỳnh, gió đốt
Máy chế tạo theo API 617 cấp khí cho cụm thu hồi lưu huỳnh và lò đốt; danh sách tham chiếu có ExxonMobil Jurong (Singapore, 2019) với 3 máy 600.05, 670 kW.
Các ứng dụng khác
- Dao gió sấy (air knife) sau mạ, rửa
- Vận chuyển khí nén, tầng sôi (fluidization)
- Hút bụi tập trung, hút chân không chất lỏng
- Khuấy bể mạ điện, đầu đốt chìm, cấp khí quá trình
Dự án tham chiếu tại Việt Nam (theo danh sách của hãng)
| Khách hàng | Ứng dụng |
|---|---|
| Nhà máy bia Bến Thành, HABECO, Huế (Carlsberg), South East Asia, Việt Nam Brewery (Heineken) | Đuốc đốt biogas trên cao, 100 – 530 Nm³/h |
| Thanh Vũ (tinh bột) | Đuốc đốt biogas 700 Nm³/h + 2 đầu đốt biogas |
| Vedan Bình Phước, Vedan Gia Lai (tinh bột) | Đầu đốt nhiên liệu kép cho lò gia nhiệt khí / dầu tải nhiệt |
| Kobelco | 3 máy thổi đa tầng – xử lý nước thải |
| Vina Kraft Paper | Xử lý nước thải |
| CleanDye Việt Nam | Khí quá trình |
| Thép Nam Kim | Dao gió (air knife) |
| Núi Pháo Mining | Gió đốt |
| Wasen Engineering | Biogas |
Cách chọn máy thổi khí ly tâm
- Lưu lượng: m³/h hoặc Nm³/h ở điều kiện nào (nhiệt độ, độ ẩm, áp suất khí quyển tại công trình)
- Áp suất hoặc chân không: tính cả tổn thất đường ống, đĩa phân phối, độ sâu nước
- Loại khí: không khí, biogas (CH₄, H₂S, độ ẩm), khí độc hay ăn mòn để chọn vật liệu và kiểu làm kín
- Vùng nguy hiểm: có yêu cầu ATEX Zone 1 hay Zone 2 không
- Dải vận hành: lưu lượng thay đổi bao nhiêu để chọn tiết lưu, biến tần hay IGV/VDV
- Nguồn điện, lắp đặt: điện áp, tần số, trong nhà/ngoài trời, yêu cầu độ ồn (vỏ cách âm)
- Phụ kiện: lọc/tiêu âm đầu hút, tiêu âm đầu ra, van xả, van một chiều, khớp mềm, đồng hồ, cảm biến nhiệt độ – rung, tủ điều khiển
Câu hỏi thường gặp
Máy thổi khí ly tâm đa tầng khác máy thổi Roots thế nào?
Máy ly tâm đa tầng tăng áp bằng các tầng cánh quay nên cho dòng khí liên tục, không xung, độ rung và độ ồn thấp; máy Roots là máy thổi thể tích (cánh khế) đẩy từng thể tích khí nên dòng có xung. Lựa chọn phụ thuộc lưu lượng, áp suất và cách điều chỉnh mong muốn.
Máy thổi ly tâm đa tầng đạt áp suất tối đa bao nhiêu?
Theo tài liệu Continental Industrie, chênh áp đến khoảng 1,5 bar (catalogue ghi đến 1,8–2 bar tùy dòng) và chân không đến 6.700 mmH₂O.
Có máy thổi ly tâm chống cháy nổ cho biogas không?
Có. Continental Industrie có máy ATEX Category 2G cho Zone 1 hoặc 2 và 3G cho Zone 2, với hệ làm kín dạng biogas; dòng GB100 VB là máy tăng áp biogas đến khoảng 3.200 Nm³/h.
Khi nào nên chọn máy thổi turbo TCB/TCH thay cho máy đa tầng?
Khi nhu cầu khí lớn, ổn định như trạm xử lý nước thải lớn: TCB cho 1.500 – 15.000 m³/h đến 1 barg, TCH cho 4.000 – 60.000 m³/h đến 2,5 barg, điều chỉnh 45–100% bằng IGV/VDV.
Cần gửi thông tin gì để FEYANA báo giá?
Lưu lượng, áp suất hoặc chân không, loại khí và nhiệt độ, vùng ATEX, nguồn điện, điều kiện lắp đặt và yêu cầu phụ kiện.
