Hộp số tua-bin gió: nguyên nhân hỏng và cách bảo trì hiệu quả

Đăng vào bởi The Anh Do

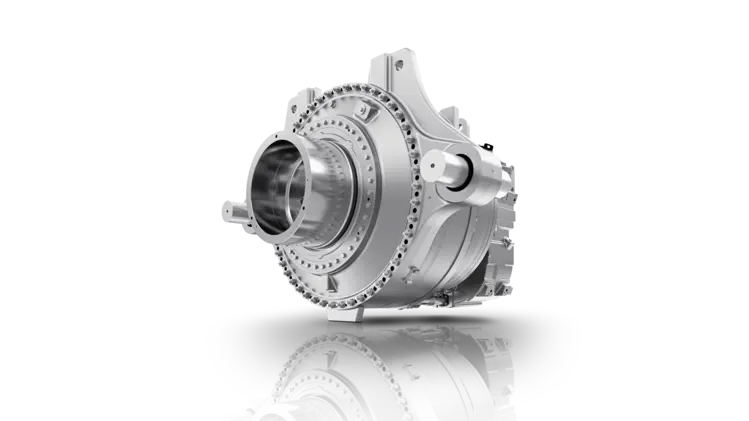

ZF SHIFT 4k Wind Turbine Gearbox (3.6 – 5.6 MW)
14
Oct

Với phần lớn tua-bin điện gió dùng truyền động có hộp số, hộp số tua-bin gió là bộ phận nặng, đắt và mất nhiều thời gian thay thế nhất trong nacelle. Một lần hỏng hộp số thường kéo theo cần cẩu lớn, nhiều tuần chờ phụ tùng và sản lượng điện bị mất. Bài viết này giúp anh chị đội vận hành nhà máy điện gió hiểu rõ hộp số làm gì, vì sao nó hỏng và cách bảo trì để kéo dài tuổi thọ.

Hộp số tua-bin gió làm nhiệm vụ gì?

Rotor của tua-bin gió công suất MW quay chậm, trong khi máy phát cần tốc độ cao hơn nhiều để phát điện hiệu quả. Hộp số nằm giữa trục chính và máy phát, có nhiệm vụ tăng tốc độ quay và truyền mô-men xoắn rất lớn từ rotor sang máy phát điện gió.

Hộp số tua-bin gió hiện đại thường gồm một hoặc nhiều cấp bánh răng hành tinh ở phía rotor, kết hợp cấp bánh răng song song ở phía máy phát. Bên trong có hàng chục vòng bi, hệ thống bôi trơn tuần hoàn, bộ lọc và bộ làm mát dầu.

Các kiểu truyền động phổ biến

Kiểu truyền độngĐặc điểm
Hộp số tốc độ caoTỷ số truyền lớn, máy phát nhỏ gọn. Kiểu phổ biến trên nhiều tua-bin trên bờ.
Hộp số tốc độ trung bìnhÍt cấp bánh răng hơn, thường tích hợp gọn với máy phát. Xu hướng trên tua-bin công suất lớn.
Truyền động trực tiếp (direct drive)Không dùng hộp số, máy phát nhiều cực đường kính lớn.

Vì sao hộp số tua-bin gió hỏng?

Phòng thí nghiệm Năng lượng tái tạo quốc gia Hoa Kỳ (NREL) xây dựng cơ sở dữ liệu độ tin cậy hộp số với khoảng 750 hồ sơ hư hỏng đã xác nhận, thu thập từ năm 2009 đến tháng 8/2015, từ các chủ đầu tư và đơn vị vận hành chiếm khoảng 34% công suất điện gió của Mỹ. Theo tóm tắt của Bộ Năng lượng Hoa Kỳ:

Nguyên nhânTỷ lệ sự cố hộp số
Vòng bi76%
Bánh răng17,1%
Bộ phận khác (chủ yếu hệ thống bôi trơn và lọc)6,9%

Nguyên nhân hàng đầu gây hỏng vòng bi là các vết nứt dọc trục (axial crack) trên vòng bi cấp tốc độ cao và trung gian. Bên cạnh đó, các yếu tố thực tế làm hộp số xuống cấp nhanh gồm:

  • Tải thay đổi liên tục: gió giật, khởi động/dừng máy, phanh khẩn cấp tạo tải đột biến lên bánh răng và vòng bi.
  • Dầu bôi trơn nhiễm bẩn: hạt kim loại, nước, dầu bị ô-xy hóa do nhiệt độ cao.
  • Làm mát kém: bộ trao đổi nhiệt bám bụi hoặc muối, đặc biệt ở các trạm phát điện gió ven biển.
  • Lệch tâm và rung giữa trục chính, hộp số và máy phát.

Dấu hiệu sớm cần chú ý

  • Nhiệt độ dầu hoặc nhiệt độ vòng bi tăng dần so với các tua-bin cùng loại trong trạm.
  • Bộ lọc dầu báo chênh áp sớm hơn bình thường, mảnh kim loại trên cảm biến hạt.
  • Kết quả phân tích dầu có hàm lượng sắt, nước hoặc chỉ số axit tăng.
  • Phổ rung từ hệ thống giám sát tình trạng (CMS) xuất hiện tần số đặc trưng của vòng bi hoặc ăn khớp bánh răng.
  • Tiếng ồn lạ khi kiểm tra trong nacelle.

Phát hiện sớm cho phép xử lý khi hư hỏng còn nhỏ, ví dụ thay một vòng bi cấp tốc độ cao ngay trên tháp, thay vì phải hạ cả hộp số xuống đất.

Kế hoạch bảo trì hộp số tua-bin gió

Lịch bảo trì chi tiết phải theo khuyến cáo của nhà sản xuất tua-bin và hộp số. Khung tham khảo dưới đây gồm các hạng mục thường gặp:

Hạng mụcMục tiêu
Phân tích dầu định kỳTheo dõi mài mòn, nhiễm bẩn và tình trạng dầu
Thay lọc, kiểm tra bộ làm mátGiữ dầu sạch và nhiệt độ ổn định
Nội soi (borescope)Kiểm tra bề mặt bánh răng, vòng bi mà không tháo hộp số
Giám sát rung (CMS) và SCADAPhát hiện xu hướng bất thường để lên kế hoạch can thiệp
Kiểm tra khớp nối, gối đỡ hộp sốHạn chế lệch tâm và tải phụ
Đánh giá đại tu hoặc thay thếChuẩn bị phụ tùng, cẩu và nhân lực trước khi hỏng nặng

Với nhà máy có nhiều tua-bin cùng loại, việc so sánh dữ liệu giữa các máy giúp nhận ra máy “lạc nhịp” sớm hơn. Ngoài ra, nên lập kế hoạch dự phòng: xác định trước nguồn hộp số thay thế, phương án cẩu và thời gian dừng máy dự kiến.

FEYANA cung cấp gì cho hộp số tua-bin gió?

FEYANA cung cấp hộp số và dịch vụ hộp số tua-bin gió của ZF, gồm:

Xem toàn bộ tại danh mục Hộp số tua-bin gió và trang phụ tùng tua-bin gió và dịch vụ điện gió. Để hiểu vị trí hộp số trong toàn bộ hệ thống điện gió, anh chị có thể đọc bài Năng lượng gió là gì?.

Câu hỏi thường gặp

Hộp số tua-bin gió dùng được bao lâu?

Hộp số thường được thiết kế theo vòng đời tua-bin, nhưng tuổi thọ thực tế phụ thuộc nhiều vào điều kiện tải, chất lượng dầu và bảo trì. Nhiều hộp số cần sửa chữa vòng bi hoặc đại tu trước thời hạn thiết kế.

Có sửa hộp số ngay trên tháp được không?

Một số hạng mục như thay vòng bi cấp tốc độ cao, thay bơm, lọc, bộ làm mát có thể làm trên tháp, tùy thiết kế. Hư hỏng ở cấp hành tinh thường phải hạ hộp số xuống.

Máy phát điện gió mini có hộp số không?

Phần lớn máy phát điện gió mini 1kW–10kW dùng mô tơ phát điện gió nam châm vĩnh cửu nối trực tiếp với rotor, không có hộp số. Xem bài máy phát điện gió mini và điện gió trục đứng.

Phân tích dầu bao lâu một lần?

Tần suất do nhà sản xuất và đơn vị vận hành quy định. Khi có dấu hiệu bất thường, nên tăng tần suất lấy mẫu để theo dõi xu hướng.

Liên hệ FEYANA

Anh chị cần tư vấn hộp số, dịch vụ hộp số hoặc phụ tùng cho tua-bin gió, vui lòng liên hệ:
Zalo/Hotline: 0988 641 591 – WhatsApp: +84 988 641 591 – Email: sales.00@feyana.com

Nguồn tham khảo: Bộ Năng lượng Hoa Kỳ (DOE) – “Statistics Show Bearing Problems Cause the Majority of Wind Turbine Gearbox Failures”; Cơ sở dữ liệu độ tin cậy hộp số NREL (Gearbox Reliability Database).
