Đầu kẹp collet chỉnh đảo 6 hướng W20/W25 cho máy mài dao ANCA, Walter

Đầu kẹp collet chỉnh đảo 6 hướng FEYANA giúp chỉnh độ đảo (runout) của phôi thanh nhanh và chính xác trên máy mài dao CNC 5 trục, đáp ứng yêu cầu độ chính xác khi mài lại hoặc mài mới dao cắt.

Cấu tạo bộ sản phẩm

• Collet
• Đế đầu kẹp collet

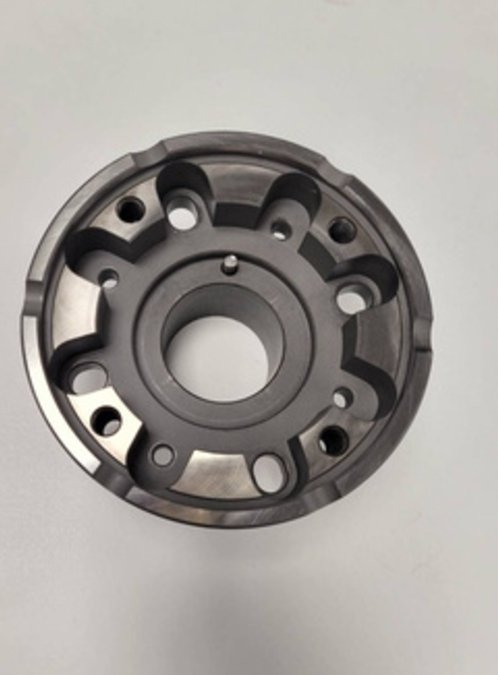

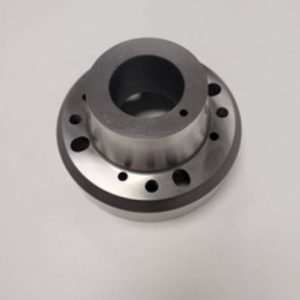

• Adapter gá lên trục chính
• Thanh kéo hoặc cần kẹp
• Cờ lê lực 5,5 N·m kèm theo để siết vít lục giác, tránh trờn ren

Cách chỉnh

Sau khi chỉnh độ lệch tâm của collet, lắp đầu kẹp như bình thường. Tinh chỉnh lần cuối trực tiếp trên phôi hoặc trên dụng cụ đo. Dùng các vít chỉnh khác nhau để chỉnh độ lệch tâm của collet một cách dễ dàng, an toàn.

Ưu điểm

• Chính xác cao, dễ chỉnh, dễ bảo trì
• Chống bụi, chống trầy xước
• Dùng được với hầu hết collet và nhiều loại máy khác nhau
• Độ đảo chỉnh được: ≤ 6 µm (loại liền khối), ≤ 8 µm (loại 2 mảnh)

Ứng dụng

Mài lại dao gia công và dao cắt, các ứng dụng mài khác nhau, máy cấp phôi tự động độ chính xác cao, kiểm tra.

Tương thích máy

• Máy mài dao ANCA dòng FX (FX3, FX5, FX5E, FX7 Linear) và MX (MX5, MX7 Linear) đời trước 2020: chỉ cần thêm adapter.
• Walter Helitronic G 200 và Helitronic Raptor: 3 cấu hình G200, W20, W25 đáp ứng đầu kẹp kiểu W20/W25.
• Có cỡ 20 và 25; chọn đầu kẹp phù hợp model máy. Có thêm đầu kẹp collet đơn giản kiểu B32/45.

ANCA, Walter, Helitronic là nhãn hiệu của chủ sở hữu tương ứng, chỉ dùng để chỉ khả năng tương thích.

Liên hệ FEYANA để được tư vấn chọn cỡ và báo giá: Zalo/Hotline 0988 641 591 – WhatsApp +84 988 641 591 – sales.00@feyana.com.
